МОНТАЖ РАДИАТОРОВ
Перед запуском системы отопления в рабочий режим пленка должна быть удалена. При монтаже заглушек и переходников следует учитывать значения моментов затяжки резьбовых соединений, не более: G 1/2’’ - 23 Нм, G 3/4’’ - 25 Нм
НАСТЕННЫЙ КРОНШТЕЙН
кронштейн старого образца
Новые партии радиаторов больше не комплектуются данным видом кронштейнов, однако они все еще могут встречаться.
Настенный кронштейн предназначен для установки стальных трубчатых радиаторов на вертикальные стены. Кронштейны устанавливаются парами на одну колонку. Верхний кронштейн – несущий. Нижний кронштейн – удерживающий. Максимально допустимая нагрузка на 1 пару кронштейнов – 70 кг, что соответствует III классу требований к креплению радиаторов согласно нормативу VDI 6036. При самостоятельном под боре количества кронштейнов для установки радиаторов необходимо учитывать массу прибора с теплоносителем.
Схема установки радиатора
Рис.8
Рис.8
ИНСТРУКЦИЯ ПО СБОРКЕ И МОНТАЖУ

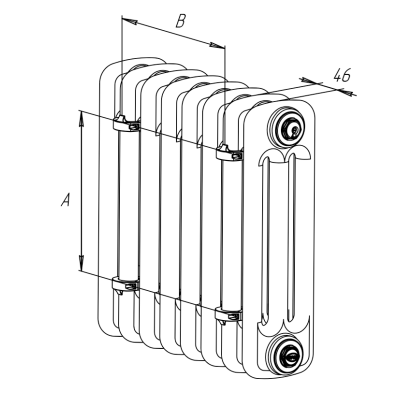

Установите обжимные кольца на соответствующие колонки радиатора в верхней и нижней частях, как показано на рис. 9. Кольцо должно быть установлено в упор с коллекторной частью секции и зафиксировано винтами, входящими в комплект. Расстояние «В» между кронштейнами не должно превышать 920 мм или 20 секций (см. рис. 10). Снимите размеры «А» и «В» (рис 10). Выполните разметку основания согласно рис. 11. Для оптимальной теплоотдачи расположите прибор согласно схеме установки радиаторов.
При монтаже на пористые основания стен (газоблок или пенобетон) необходимо соблюдать инструкцию и требования по монтажу дюбелей.
При установке радиаторов с применением дизайнерских терморегулирующих гарнитур необходимо учитывать их размер для обеспечения эргономичного пользования прибором. Закрепите корпус кронштейна, как показано на рис 11. Корпус нижнего кронштейна устанавливают в перевернутом виде. Корпуса кронштейнов имеют диапазон горизонтальной регулировки ± 3,5 мм
Нижние кронштейны выполняют функцию по фиксации положения прибора от смещения в горизонтальном и вертикальном направлениях.
Соберите вилку верхнего кронштейна с корпусом, как показано на рис. 12. При установке радиатора на 3 и более кронштейнов необходимо убедиться в их одинаковом горизонтальном положении для равномерного распределения нагрузки. Вилка верхнего кронштейна имеет диапазон регулировки по вертикали до 20 мм.
Нижние кронштейны выполняют функцию по фиксации положения прибора от смещения в горизонтальном и вертикальном направлениях.
Рис.9
Соберите вилку нижнего кронштейна с корпусом, используя пружину, как показано на рис. 13. Вилка нижнего кронштейна должна быть установлена в верхнем положении для обеспечения беспрепятственного прохода нижнего обжимного кольца (см. рис. 14).
Установите радиатор верхними обжимными кольцами в верхние вилки кронштейнов. Проверьте горизонтальное положение радиатора с помощью уровня. В случае необходимости отрегулируйте положение радиатора. Проверьте распределение нагрузки на верхние кронштейны.
Верхние кронштейны выполняют основную несущую функцию по удержанию всего прибора в вертикальной плоскости.
При монтаже важно обеспечить равномерность нагрузки, возникающей от радиатора с теплоносителем, на верхние кронштейны
Посредством закручивания винта в нижнем корпусе опустите вилку нижнего кронштейна до упора на соответствующие кольца для окончательной фиксации прибора (см. рис. 15). Установите декоративную крышку на корпус нижнего кронштейна.
Установите радиатор верхними обжимными кольцами в верхние вилки кронштейнов. Проверьте горизонтальное положение радиатора с помощью уровня. В случае необходимости отрегулируйте положение радиатора. Проверьте распределение нагрузки на верхние кронштейны.
Верхние кронштейны выполняют основную несущую функцию по удержанию всего прибора в вертикальной плоскости.При монтаже важно обеспечить равномерность нагрузки, возникающей от радиатора с теплоносителем, на верхние кронштейны
Рис.10
Рис.11
Рис.12
Рис.13
Рис.14
Рис.15
НАПОЛЬНЫЕ КРОНШТЕЙНЫ
кронштейн нового образца
Настенный кронштейн предназначен для установки стальных трубчатых радиаторов на вертикальные стены. Кронштейны устанавливаются парами на две колонки. Оба являются несущими. Максимально допустимая нагрузка на 1 кронштейн — 80 кг, что соответствует III классу требований к креплению радиаторов согласно нормативу VDI 6036.
Схема установки радиатора
При самостоятельном подборе количества кронштейнов для установки радиаторов необходимо учитывать массу прибора с теплоносителем.
Рис.1
Рис.2
Рис.3
Рис.4
Рис.5
Рис.6
Рис.7
ИНСТРУКЦИЯ ПО МОНТАЖУ
- Соберите основание кронштейна с прижимной скобой с помощью винта М8 и пружины, входящих в комплект. Достаточно наживить винт на несколько оборотов и расположить скобу как показано на рис 1
- Установите основание и прижимную скобу кронштейна на соответствующие колонки в верхней и нижней частях радиатора с обратной стороны, как показано на рис 2.
- Поверните прижимную скобу на 90° и зафиксируйте винтом, входящим в компле
- Снимите размеры «А» и «В» рис 4. Выполните разметку основания согласно рис 5. Для оптимальной теплоотдачи расположите прибор согласно схеме установки радиаторов.
- Закрепите установочную планку как показано на рис 5. Планка имеет диапазон вертикальной регулировки ± 6 мм.
- Навесьте радиатор основаниями кронштейна на установочные планки, зафиксированные на стене как показано на рис 6. Проверьте горизонтальное положение радиатора с помощью уровня. Каждый кронштейн позволяет осуществить горизонтальную регулировку прибора на ± 2,5 мм. В случае необходимости отрегулируйте положение радиатора. Проверьте распределение нагрузки на верхние кронштейны
- Посредством закручивания винтов М6 осуществите окончательную фиксацию прибора рис 7.
НАПОЛЬНЫЕ КРОНШТЕЙНЫ
Монтаж на пол радиатора RIFAR TUBOG производится с помощью напольных регулируемых кронштейнов. Напольные кронштейны не входят в комплектацию и приобретаются отдельно.
Материал кронштейна – сталь, цвет RAL 9016 (белый). Кронштейн укомплектован всем необходимым крепежом для монтажа к большинству строительных материалов, таких как бетон, кирпич и т.д.
Монтаж может быть выполнен как на чистовой, так и на черновой пол. Регулирование кронштейна по высоте позволяет установить все радиаторы на одном уровне даже в помещениях с перепадами по высотным отметкам.
Материал кронштейна – сталь, цвет RAL 9016 (белый). Кронштейн укомплектован всем необходимым крепежом для монтажа к большинству строительных материалов, таких как бетон, кирпич и т.д.
Монтаж может быть выполнен как на чистовой, так и на черновой пол. Регулирование кронштейна по высоте позволяет установить все радиаторы на одном уровне даже в помещениях с перепадами по высотным отметкам.
